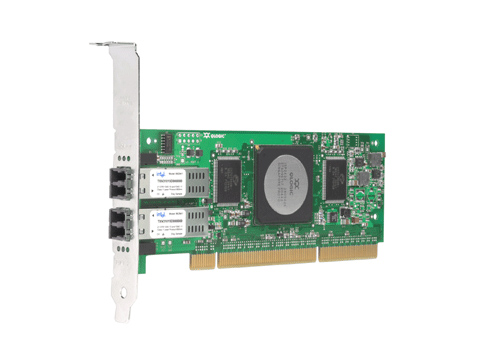

Carte Fibre Channel Qlogic QLA2462 SANBlade Dual 4 Gbits PCI-X
Carte Fibre Channel Qlogic QLA2462
Type : Carte Fiber Channel (Fibre Optique)
Vitesse : Double Canal 4 Gbits jusqu'a 800 Mo/s
Ports : 2 x Ports 4 Gbps
Port : PCI-X 2.0 ( 64 Bit 266 Mhz )
Les cartes Qlogic QLA2462 sont destiné a piloter des San ou autres systéme de stockage qui ont besoin de performences importante, Les cartes Qlogic sont souvent utilisé pour piloter des baies de disques EMC en fibre optique
Ce type de carte est compatible avec l'ensemble des produits Dell - HP - IBM
Vitesse : Double Canal 4 Gbits jusqu'a 800 Mo/s
Ports : 2 x Ports 4 Gbps
Port : PCI-X 2.0 ( 64 Bit 266 Mhz )
Les cartes Qlogic QLA2462 sont destiné a piloter des San ou autres systéme de stockage qui ont besoin de performences importante, Les cartes Qlogic sont souvent utilisé pour piloter des baies de disques EMC en fibre optique
Ce type de carte est compatible avec l'ensemble des produits Dell - HP - IBM
Présentation
Documentation
Contactez nous
Les adaptateurs QLx246x 4 Go assurent des niveaux sans précédents de performance, d'évolutivité et de fiabilité. Ces adaptateurs proposent des onctionnalités de réseautique unique, en particulier le DMA entrelacé intelligent (iiDMA), le DMA de lecture à double port (DRDMA) et la solution POD (Overlapping Protection Domains). Pour garantir la virtualisation au niveau des ports Fibre Channel, les adaptateurs 4 Go QLogic prennent en charge la virtualisation des identifiants N_Port (NPIV) en autorisant plusieurs identifiants N_Port à partager le même port Fibre Channel physique.
Caractéristiques techniques de l'adaptateur Qlogic QLA2460
Connecteur d'extension : PCI-X® 2.0 266Mhz DDR, compatible 66/33Mhz PCI et 133/100/66Mhz PCI-X (QLa246x)
Spécification PCI Local, revision 2.3, PCI-X,spécification mécanique et électrique revision 2.0a, PCI-X,
Mémoire 1MB SRaM par port, 1MB flash (SPI), et 2KB NVRaM (SPI)
Plateforme matériel supportée : Ia32 (x86), Ia64, IeM64t, aMD® Opteron™ 64, Sun® SPaRC®, apple® G5 (Xserve® and Power Mac®)
Spécifications Fibre Channel
Double port
Taux de transfert : 4/2/1Gbps auto-négotiation (4.25/2.125/1.0625GBps)
Performance : 150,000 IOPS per port
Topologie Point-to-point (N_Port), arbitrated loop (NL_Port), switched fabric (N_Port)
Catégorie de service : Class 2 and 3
Protocoles : FCP (SCSI-FCP), FC-taPe (FCP-2) SCSI-3 Fibre Channel Protocol (SCSI-FCP)
Physical Specifications
Ports : QLa2460: single 4Gbps Fibre Channel
Facteur de forme QLA2460 : Low-profile PCIe® card (6.6 in. × 2.54 in.)
Utilitaires et outils de gestion : QConvergeConsole: outils de gestions unifiés (GUI et CLI) pour Fibre Channel
Utilitaires de code d'amorçage clignotant
Linux SuperInstaller—Programme d'installation de pilotes et outils de gestion et d'outils Linux
BIOS, eFI, FCode
APIs : SNIa hBa aPI V2, SMI-S, FDMI
Operating Systems supportés : Microsoft® Windows Server®, Windows XP Professional®, Windows Vista®; Red hat Linux®; Novell® SLeS, NetWare®; VMware® eSX™/eSXi; Oracle® Solaris®, Linux; Citrix® XenServer™; apple Mac OS®
Environnement matériel :
Temperature en fonctionnement : 0°C à 55°C
Stockage: –20°C à 70°C
Humidité en fonctionnement : 10% to 90%
Humidité en stockage : 5% to 95%
Consomation électrique : 6.5watts (maximum)
Cable Distances :
•1Gbps: 500meters 50/125μm fibre, 300meters 62.5/125μm fibre
•2Gbps: 300meters 50/125μm fibre, 150meters 62.5/125μm fibre
•4Gbps: 150meters 50/125μm fibre, 70meters 62.5/125μm fibre
Homolgation
US and Canada: UL, cUL
UL 60950-1;2007 2nd edition, CSa C22.2 No.60950- 1-07 2nd edition: QLe2460, QLe2462, and QLe2464
Class 1 Laser Product per DhhS 21CFR J:
Europe
•2006/95/eC
•tUV: eN60950-1:2006+a11 2nd edition IeC60950-2001
Caractéristiques techniques de l'adaptateur Qlogic QLA2460
Connecteur d'extension : PCI-X® 2.0 266Mhz DDR, compatible 66/33Mhz PCI et 133/100/66Mhz PCI-X (QLa246x)
Spécification PCI Local, revision 2.3, PCI-X,spécification mécanique et électrique revision 2.0a, PCI-X,
Mémoire 1MB SRaM par port, 1MB flash (SPI), et 2KB NVRaM (SPI)
Plateforme matériel supportée : Ia32 (x86), Ia64, IeM64t, aMD® Opteron™ 64, Sun® SPaRC®, apple® G5 (Xserve® and Power Mac®)
Spécifications Fibre Channel
Double port
Taux de transfert : 4/2/1Gbps auto-négotiation (4.25/2.125/1.0625GBps)
Performance : 150,000 IOPS per port
Topologie Point-to-point (N_Port), arbitrated loop (NL_Port), switched fabric (N_Port)
Catégorie de service : Class 2 and 3
Protocoles : FCP (SCSI-FCP), FC-taPe (FCP-2) SCSI-3 Fibre Channel Protocol (SCSI-FCP)
Physical Specifications
Ports : QLa2460: single 4Gbps Fibre Channel
Facteur de forme QLA2460 : Low-profile PCIe® card (6.6 in. × 2.54 in.)
Utilitaires et outils de gestion : QConvergeConsole: outils de gestions unifiés (GUI et CLI) pour Fibre Channel
Utilitaires de code d'amorçage clignotant
Linux SuperInstaller—Programme d'installation de pilotes et outils de gestion et d'outils Linux
BIOS, eFI, FCode
APIs : SNIa hBa aPI V2, SMI-S, FDMI
Operating Systems supportés : Microsoft® Windows Server®, Windows XP Professional®, Windows Vista®; Red hat Linux®; Novell® SLeS, NetWare®; VMware® eSX™/eSXi; Oracle® Solaris®, Linux; Citrix® XenServer™; apple Mac OS®
Environnement matériel :
Temperature en fonctionnement : 0°C à 55°C
Stockage: –20°C à 70°C
Humidité en fonctionnement : 10% to 90%
Humidité en stockage : 5% to 95%
Consomation électrique : 6.5watts (maximum)
Cable Distances :
•1Gbps: 500meters 50/125μm fibre, 300meters 62.5/125μm fibre
•2Gbps: 300meters 50/125μm fibre, 150meters 62.5/125μm fibre
•4Gbps: 150meters 50/125μm fibre, 70meters 62.5/125μm fibre
Homolgation
US and Canada: UL, cUL
UL 60950-1;2007 2nd edition, CSa C22.2 No.60950- 1-07 2nd edition: QLe2460, QLe2462, and QLe2464
Class 1 Laser Product per DhhS 21CFR J:
Europe
•2006/95/eC
•tUV: eN60950-1:2006+a11 2nd edition IeC60950-2001
