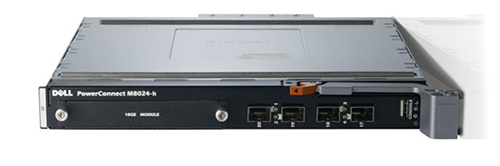

Commutateur de transit FCoE 10GbE Dell Powerconnect M8024-k
Commutateur de transit FCoE 10GbE M8024-k
P/N Dell: N700D, X6G3G, W9XC3
Type : Commutateur de transit FCoE 10GbE M8024-k
Nombre de ports Interne : 16 Ports internes 10GbE avec auto-négociation vers 1GbE
Nombre de ports Externe : 4 ports 1/10GbE SFP+
Emplacement Module extension : 1 slot disponible FlexIO
3 modules possibles :
- Module 4ports GbE SFP+
- Module 3ports cuivre GbE CX-4 (seuelement 10GbE)
- Module 2ports cuivre 10GbE 10GBase-T (prise en charge 1/10GbE)
Performances : jusqu'à 480Gbps de bande passante totale (full duplex)
Taux de transfert : 357Mpps
Chassis : M1000e
Serveur Compatible :Serveur Blade M-series
Type : Commutateur de transit FCoE 10GbE M8024-k
Nombre de ports Interne : 16 Ports internes 10GbE avec auto-négociation vers 1GbE
Nombre de ports Externe : 4 ports 1/10GbE SFP+
Emplacement Module extension : 1 slot disponible FlexIO
3 modules possibles :
- Module 4ports GbE SFP+
- Module 3ports cuivre GbE CX-4 (seuelement 10GbE)
- Module 2ports cuivre 10GbE 10GBase-T (prise en charge 1/10GbE)
Performances : jusqu'à 480Gbps de bande passante totale (full duplex)
Taux de transfert : 357Mpps
Chassis : M1000e
Serveur Compatible :Serveur Blade M-series
Présentation
Documentation
Contactez nous
Connectivité 10 GbE optimisée pour les serveurs lames série M
Simplifiez le déploiement et la gestion des serveurs lames 10 GbE avec le commutateur Dell Gestion de réseau M8024-k. Connectivité 10 GbE permettant d'utiliser jusqu'à 16 serveurs lames série M équipés des toutes dernières cartes mezzanine ou cartes filles réseau KR 10 Gb.
Vous n'êtes pas prêt pour le standard 10 GbE ? Ne vous inquiétez pas. Le commutateur M8024-k prend aussi en charge les connexions GbE sur le serveur et le réseau local. Vous êtes ainsi assuré d'être prêt à adopter rapidement le standard 10 GbE le moment venu. Ce type de flexibilité, qui s'accompagne de performances et d'une bande passante 10 GbE renforcées, vous aide à répondre à la demande changeante des datacenters qui embrassent la virtualisation et d'autres technologies gourmandes en E/S.
La solution Dell Dell Gestion de réseau M8024-k est également un commutateur de transit FCoE qui peut être attaché à un réseau externe de datacenters convergés en vue d'élargir une structure FCoE disponible. Avec la mise à niveau du micrologiciel version 4.2, le commutateur M8024-k fait appel au protocole FIP (FCoE Initialization Protocol) pour effectuer des fonctions de détection, d'initialisation et de maintenance de périphérique FC_BB_E.
La fonction de surveillance FIP permet au commutateur M8024-k d'établir la liaison entre les serveurs lames Dell série M et un commutateur de transfert FCoE externe « Top-of-Rack » ou « End-of-row » et procure une connectivité FCoE aux serveurs. Cette fonction, ainsi que l'optimisation iSCSI, la détection et la surveillance iSCSI TLV et DCBx, permet des performances 10 GbE transparentes dans une solution de datacenter complète.
Connectez-vous avec tous les avantages de la virtualisation
Répondez aux besoins en bande passante élevée des processeurs multicœurs et de la virtualisation des serveurs avec jusqu'à 24 ports 10 GbE dans le commutateur Dell Gestion de réseau M8024-k. Lorsqu'il est associé aux serveurs lames PowerEdge M710HD, qui disposent de cartes filles réseau 10 Gb, le commutateur M8024-k fournit une connectivité de bout en bout de 10 Gb pour la structure A, tout en laissant assez d'espace pour son développement ou pour d'autres technologies dans les structures B et C.
Prenant en charge la connectivité avec les cartes d'interface réseau et les cartes réseau convergé 10 Gb KR série M, le commutateur M8024-k ouvre la voie à des fonctionnalités de mise en réseau de pointe, telles que le partitionnement de cartes d'interface réseau (NPAR), la virtualisation d'E/S racine (SR-IOV) et le déchargement iSCSI.
Flexibilité et croissance avec FlexIO et empilage évolutif
Résolument tourné vers l'avenir avec 16 ports internes 1/10 GbE, quatre ports externes enfichables de format compact (SFP+) 1/10 GbE améliorés intégrés et une baie FlexIO pour faciliter la croissance de votre système et de votre entreprise. La baie FlexIO permet d'ajouter ou d'échanger les liaisons montantes selon les besoins.
Module FlexIO SFP+ à 4 ports
Module FlexIO 10GBASE-T à 2 ports
Module FlexIO CX-4 à 3 ports
De plus, la gestion de la pile depuis une seule adresse IP simplifie l'évolutivité. Avec la version 4.2 du micrologiciel, il est possible de connecter ensemble jusqu'à six commutateurs à vitesse filaire et de les administrer comme un seul grand commutateur à plusieurs ports par le biais d'interfaces de gestion Web, CLI (Interface de ligne de commande) ou SNMP sur le commutateur principal.
Démarrez rapidement avec Simple Connect for LAN (connecteur simple pour réseau local)
Déployez et gérez les configurations de serveurs lames 10 Gb simplement et avec une administration réseau minimale à l'aide du mode de fonctionnement Simple Switch (commutateur simple) par défaut. L'option Simple Switch présente des fonctionnalités d'agrégation de port et de configuration automatique lors de la connexion à n'importe quel réseau local externe.
De même, en mode Full Switch, vous bénéficiez d'une courbe d'apprentissage réduite et d'une intégration transparente du commutateur M8024-k dans des réseaux locaux Cisco® ou autre réseau local existants, utilisant une interface de ligne de commande normalisée CLI (IS-CLI). Ces fonctionnalités, combinées aux fonctionnalités d'entreprise (QoS, sécurité et gestion), garantissent que le commutateur M8024-k répond à vos besoins actuels et futurs en commutateur Ethernet sur châssis.
Les deux modes de fonctionnement ouvrent la voie au déploiement et à la gestion de serveurs lames série M de manière simple et efficace à l'aide du standard 10 Gigabit Ethernet, la solution idéale pour améliorer l'utilisation du datacenter, pour un gain de temps et d'argent.
